（2）龍門式單排點焊機（LYJS-L22）

注：手工測量有≤3cm誤差，產品以實物為準）

設備規格： 長2050mm 寬1050mm 高1510mm

設備用途及結構：（可根據物件大小尺寸定制）

主要用于焊接平板金屬物件（如：文件柜側板、隔板、超市貨架、角鋼板貨架、柜門等加強筋）快速焊接，可焊接雙層0.2-1.2mm厚的冷軋鋼板、不銹鋼板、鍍鋅鋼板、碳鋼板等的平板板材，根據板材長度自由選擇需要使用的焊頭數量（每個工位焊頭可單獨開關）；里面的定位，用于焊接時快速固定加強筋，提高焊接速度及保護人員操作安全，靠尺最左邊有定制感應開關，在板材焊接過程中，靠近距離不低于5mm自動感應。

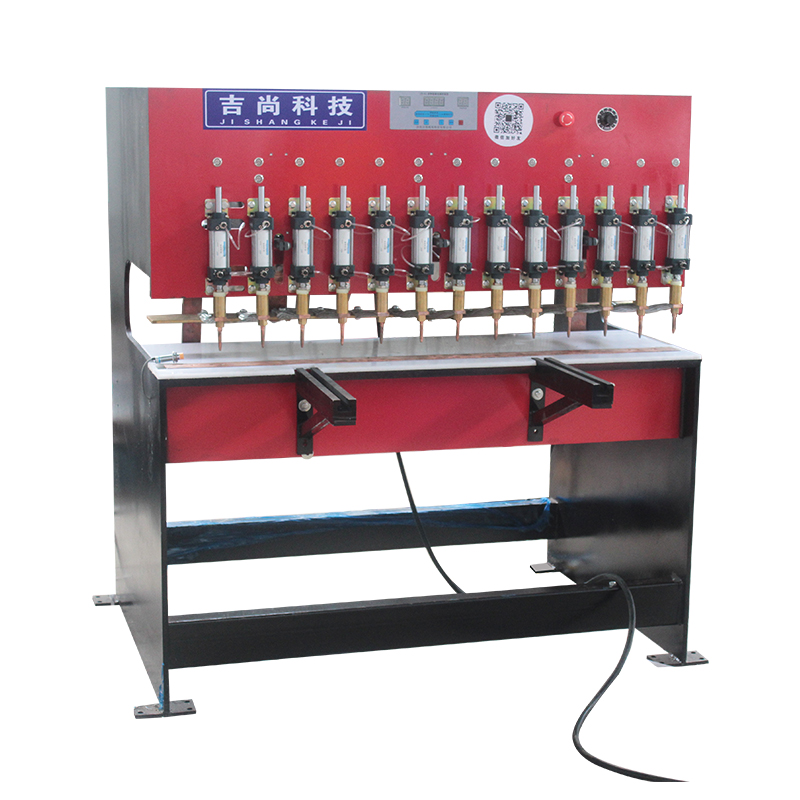

②上圖焊機為龍門式結構，焊機的有效工作空間為2050mm，適用0.2mm-1.0mm厚的板材的焊接。由于焊接電極為方塊電極，且上下電極為平面接觸，能一次焊接多點或一排而得名，此類機器一般不可移動，只能移動工件進行焊接。

③焊機的上橫梁裝置23個焊接氣缸。與上氣缸對應在下方的是高質量銅平臺（可根據用戶的使用要求，增加或減少焊頭的使用數量、焊接長度）

④焊機的控制采用全數字化可編程控制器(PLC)控制，電流輸出穩定，工作可靠、故障率低；控制器設有:預壓、焊接、工位號、維持時間、程序控制，電流、單點焊和連續焊選擇開關。每組焊接氣缸可以分別進行焊接電流、焊接時間，預壓時間、維持時間等的設置。

⑤次級采用三相全波整流方式供電，功率因素高，電流輸出強勁穩定，節能省電，待機狀態相當于1盞節能燈耗電。

⑥變壓器、初級可控硅及次級整流橋、焊接電極等3路工作系統分別設置強風冷系統進行冷卻，確保焊機能夠長時間穩定工作

⑦焊接氣缸、焊接氣閥選用優質快速器件，確保焊機能夠連續穩定工作。
